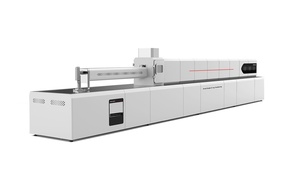

Фокус 3.0

Многофункциональная система малоуглового/широкоуглового рентгеновского рассеяния «Фокус 3.0» – уникальная лабораторная измерительная платформа, объединившая самые востребованные и эффективные рентгеновские методы для анализа наносистем и наноматериалов, таких как ультрадисперсные порошки, нановолокна, нанопористые материалы, коллоидные растворы, тонкопленочные структуры, биологические макромолекулы и т.д.

Методы исследования:

Малоугловое рентгеновское рассеяние МУРР (SAXS – Small-Angle X-ray Scattering)

Ультрамалоугловое рентгеновское рассеяние УльтраМУРР (USAXS – Ultra-Small-Angle X-ray Scattering)

Широкоугловое рентгеновское рассеяние ШУРР (WAXS – Wide-Angle X-ray Scattering)

Малоугловое рентгеновское рассеяние скользящего падения МУРР СП (GISAXS – Grazing-Incidence Small-Angle X-ray Scattering)

Широкоугловое рентгеновское рассеяние скользящего падения ШУРР СП (GIWAXS – Grazing-Incidence Wide-Angle X-ray Scattering)

Малоугловое рентгеновское рассеяние на биологических макромолекулах БиоМУР (BioSAXS – Biological Small-Angle X-ray Scattering)

Характеристики:

1. Микрофокусный источник рентгеновского излучения 50 мкм (анод Сu, Mo)

      опционально: источник рентгеновского излучения с жидким анодом (I ≥ 3×10^9 фотон/c, анод In/Ga)

2. Коллиматор с многослойной рентгеновской оптикой (расходимость ≤ 0,4 мрад)

3. Вакуумированный оптический путь (точность выставления рентгеновского пучка ≤ 0,001 мм)

4. Вакуумная камера для образцов (объем 120 л, давление ≤ 1 мбар)

5. Вакуумированный объем с расстоянием "образец – детектор" от 40 до 6000 мм

Диапазон измеряемых значений вектора рассеяния Q: 0,007 ~ 50 нм^-1

Двухкоординатный кремниевый детектор (размер пиксела 75 мкм)

Широкая линейка держателей и автосменщиков образцов, in situ-ячеек.
